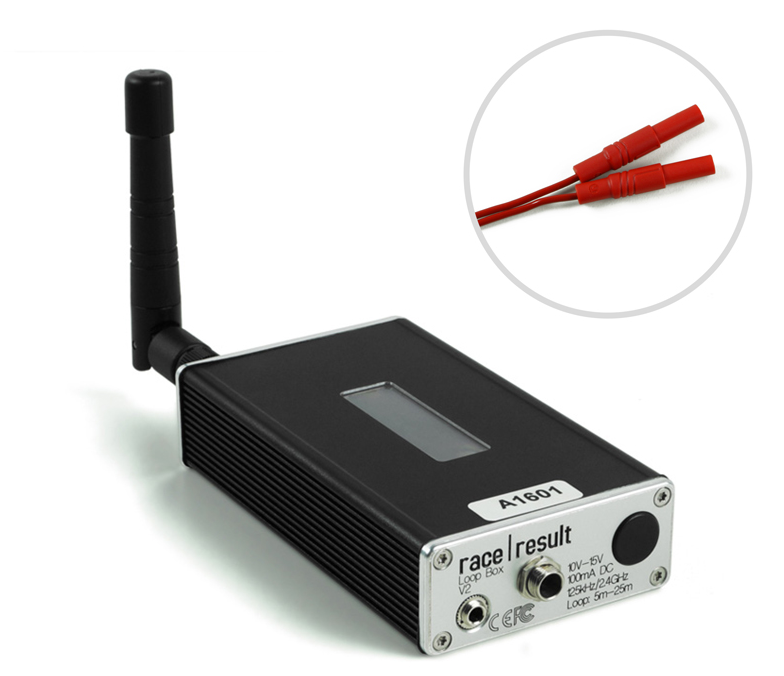

Active Loop Box

Advarsel

• Active loop box er ikke vanntett. Sørg for å pakke den i en pose hvis det er fare for regn.

Oppsummering

• Active loop box fungerer med aktive chipper.
• Active loop box har to hovedmåter å fungere på:
  • Repeat mode: Den aktiverer chippene og kan sende tidene videre til en dekoder.
  • Store mode: Den lagrer tidene på chippen. Tidene leses senere av når chippen passerer en dekoder eller annen enhet som ikke er i lagringsmodus.
• Active loop box må kobles til en antennekabel for avlesning av chipper. I tillegg må den korte svarte antennen har fri sikt til chippene for å vekke dem.
• Intern buffer på 1000 passeringer. Hvis signalet til dekoderen brytes vil den fortsatt lagre informasjon.

To hovedfunksjoner

Repeat

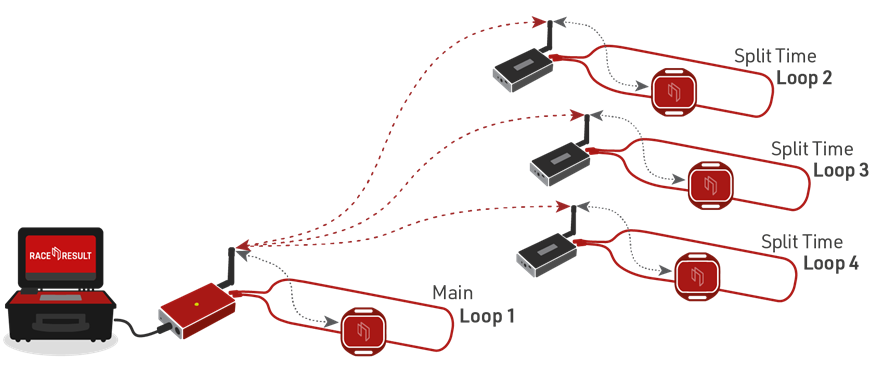

• Loop box og Main loop må være på samme kanal. Det er anbefalt å velge en fast kanal på dekoderen isteden for å bruke automode.
• Hovedlslyngen (main loop) som skal ta imot passeringer fra Loop box(ene) må ha Loop ID 1. Dette sikrer at Loop boxene vet hvor de skal sende data selv om det er flere system som sender.

Store

• Dette fungerer kun med ActivePro og MotorKart-chipper

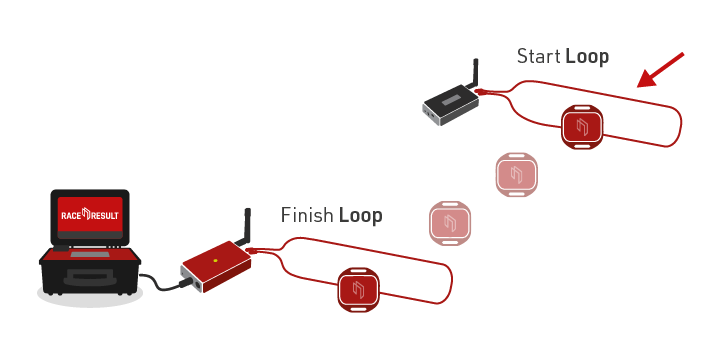

• In denne modusen vil chippen bli aktivert av Loop Boxen, men den vil ikke sende data. I det chippen passerer en annen aktiv eneht som ikke er i lagermodus vil den sende fra seg alle passeringer den har registrert.

Skru av og på Loop boxen

For å skru boksen på, trykk og hold kanppen inne til den røde LED skrur seg av og skjermen viser følgende:

Systemet vil da skru seg på. Boksen vil også skru seg på hvis den blir koblet til strøm.

For å skru av, trykk på knappen én gang. Følgende skjermbilde vil vise:

Trykk på knappen igjen for å skru av.

Tips

• Hvis boksen ikke er koblet til en antenneslynge og ikke har passeringer i bufferet, vil den automatisk slå seg av når strømmen blir koblet fra.

Loop box konfigurasjon

Loop boxen har de samme instillingene som Active extension:

Loop Power

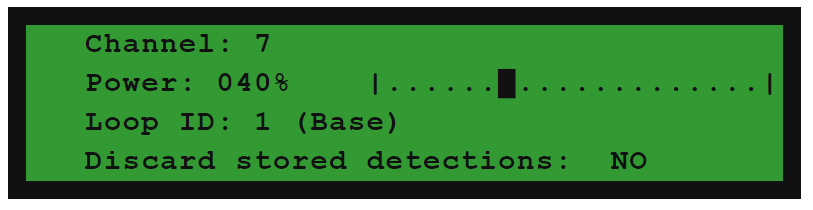

Jo høyere effekt man setter på antenneslyngen jo flere chipper leses, men nøyaktigheten synker. På dekoderen setter man slynge effekten (loop power) i Active extension-menyen:

Maksimal lesehøyde med 100% effekt er 2-2.5m avhengig av bakkeforholdene.

Channel ID

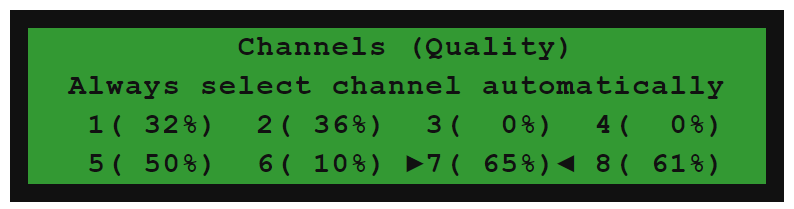

Informasjon fra chip til dekoder gjøres på en kanal med 2.4GHz frekvens.Den samme frekvensen brukes også av Wi-Fi. På dette båndet er det 8 forskjellige frekvenskanaler. Når loopen aktiverer chippen, settes også kanal ID slik at chippen vet hvilken kanal dekoderen lytter på. Kanal ID bør settes til Auto. Da velger systemet hvilken av de 8 kanalen som gir best kommunikasjon. Hvis det er nødvendig kan kanalen settes manuelt.

Loop ID

Når chippen blir aktivert sender antenneslyngen også en Loop ID. Når chippen sender info tilbake til dekoderen sender den også Loop ID. På denne måten kan dekodere "høre" passeringer fra alle antenneslynger i området, men kun behande de passeringene som hører til chipper fra deres egene looper.

Hovedmållinjen skal alltid ha Loop ID 1. Loop boxer i repeat mode vil sende sine passeringer til en Active extension eller USB Timing Box med Loop ID 1.

På samme måte som med channel ID settes Loop ID i Active Extension-menyen.

Autoloop-modusen er enkel å bruke, men det kan være enklere å sette en bestemt loop ID slik at man umidelbart vet hvilken Loop ID som hører til hvilken enhet.

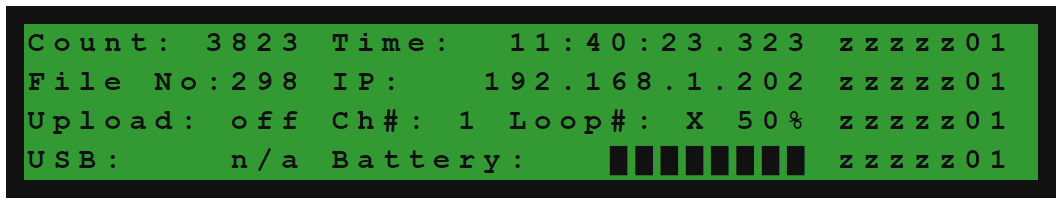

Hvis man velger en Loop ID som allerede er i bruk vil Loop IDen vise den opptatte IDen og en X anenhver gang.

Velge modus og instillinger

Instillingene på boksen kan endres ved å holde inn knappen i to sekunder. Den første av de fire instillingene begynner å blinke og kan bli endret ved å trykke på knappen igjen. Ved å trykke på knappen i to nye sekunder bekrefter man valget og den neste instillingen kan endres. For å gå ut av menyen - hold kanppen inne til det slutter å blinke.

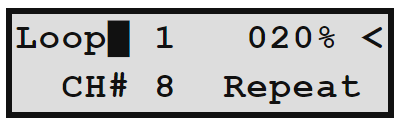

I dette eksempelet blir Loop ID endret:

Den svarte firkanten blinker for å indikere hva som blir endret.
