Passive TrackBox

Advarsel

Boksene skrur seg på når de lades. Hvis ikke boksene skal brukes rett etter lading er det viktig at de blir skrudd av for ikke å lades ut.

Oppsummering

Alt-i-ett-løsning for avlesning av startnummer og passive chipper.
Den må være fri sikt fra antenne til startnummer/chip for at systemet skal virke.
Antenner som står på bakken må festes sikkelig for å unngå å velte.
10-18t batteri. LTE-modem og GPS. Veier 1.7kg per antenne.
Boksene skrur seg på under lading. Hvis de ikke skal brukes med én gang må de skrus av.
Skrus på ved å trykke på knappen. Skru av ved å holde knappen inne i ett sekund.
Boksen piper når en passering er registrert.
Boksen kan styres vha. modem.
Boksene kan utstyres med powerbank for forlenget drift eller solcellepanel for kontinuerlig drift.

Lading⌁

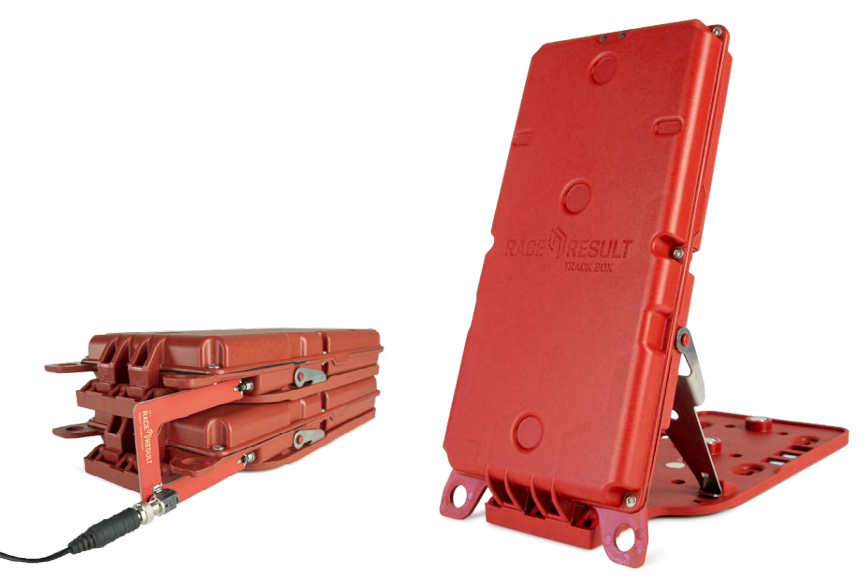

To trackboxer lades ved å koble til den U-formede ladekontakten, som vist på bildet øverst til venstre. Når den venstre lysdisoden lyser kontinuerlig grønt er boksen ferdig ladet. Siden boksen skrur seg på under lading vil man i tillegg til det kontinuerlige ladelyset se et blinkende rødt eller grønt lys. Fargen på det blinkende lyset har ikke noe med ladestatus å gjøre.

NB! Trackboksene er alltid på når de lader. Husk å sjekke at de er skrudd av etter lading. Trykk ett sekund på knappen på baksiden. Når alle lys er slukket er boksen skrudd av.

Boksens lys og knapp⌁

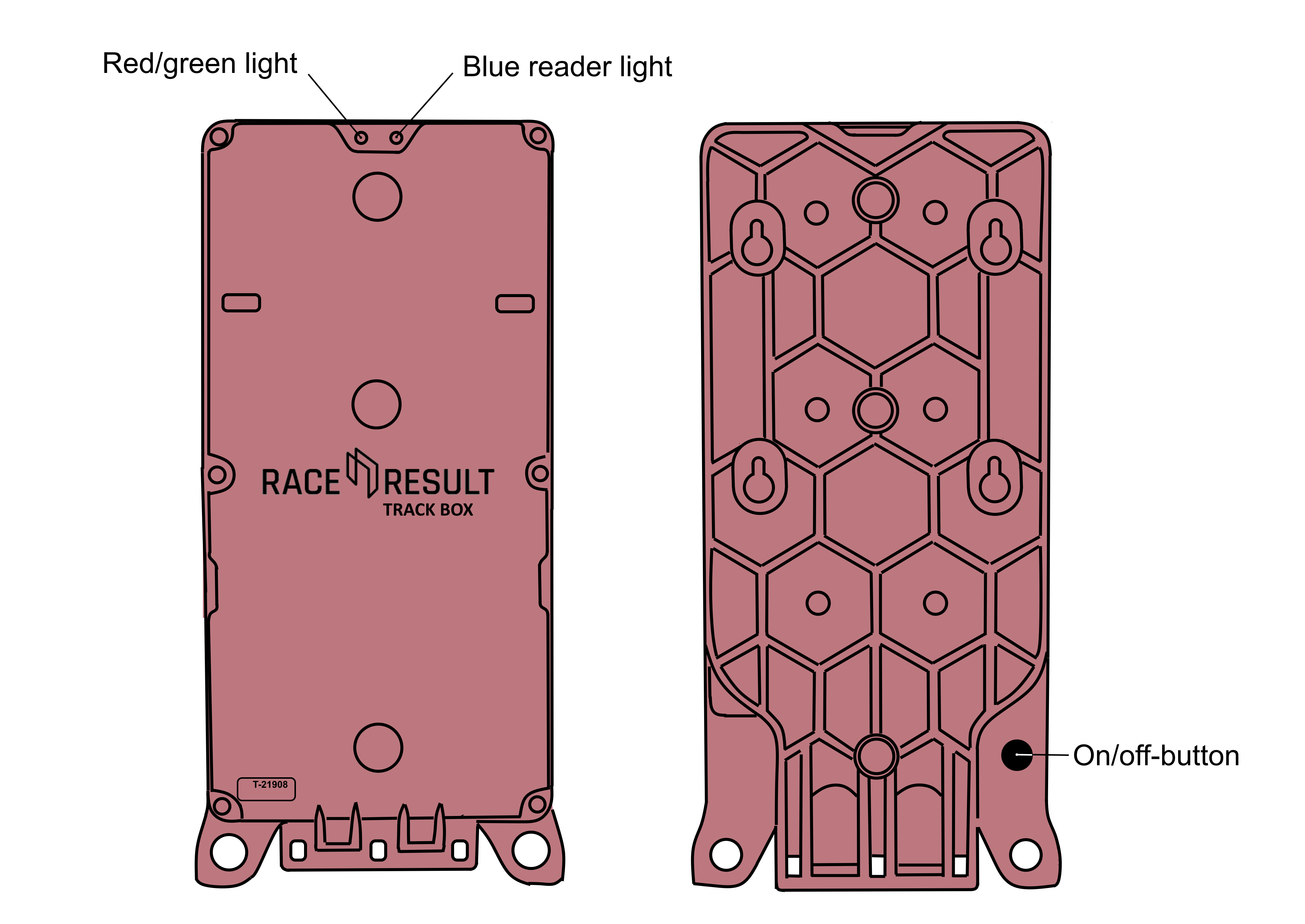

Boksen har to lys på forsiden. Den venstre kan lyse rødt, grønt og rødt/grønt. Det høyre lyser blått. Av/på-knappen er en svart gummiknapp på baksiden.

Lysforklaring⌁

Det venstre lyset kan i operasjon lyse rødt eller grønt. Under lading kan det også vise rødt og grønt samtidig.
- Under lading betyr kontinuerlig grønt lys at boksen er ferdig ladet. Kontinuerlig rødt eller rødt og grønt sammen betyr at den trenger mer lading.
- I bruk betyr rødt blinkende lys at noe er feil. Grønt blinkende lys betyr at alt er OK.
Det høyre lyset er blått. Hvis det lyser kontinuerlig betyr det at leseren er aktiv. Når det blinker registrers passeringer. Hvis det blå lyset er slukket er den passive leseren skrudd av.
Les her, for utfyllende forklaring av alle lyskombinasjoner.

Illustrasjoner av lyskombinasjoner

Lyskombinasjon	Forklaring
	GPS og nettverk OK.
	GPS og nettverk OK. Registerer aktive Track Pings!
	Ikke GPS. Nettverk OK
	Ikke GPS. Ikke Nettverk.
	GPS OK. Ikke Nettverk.
	Ikke GPS. Nettverk OK. Registerer aktive Track Pings!
	Ikke GPS. Ikke nettverk. Registerer aktive Track Pings!
	Programvareoppdatering på gang.
	SIM-kort-feil/Lite strøm.

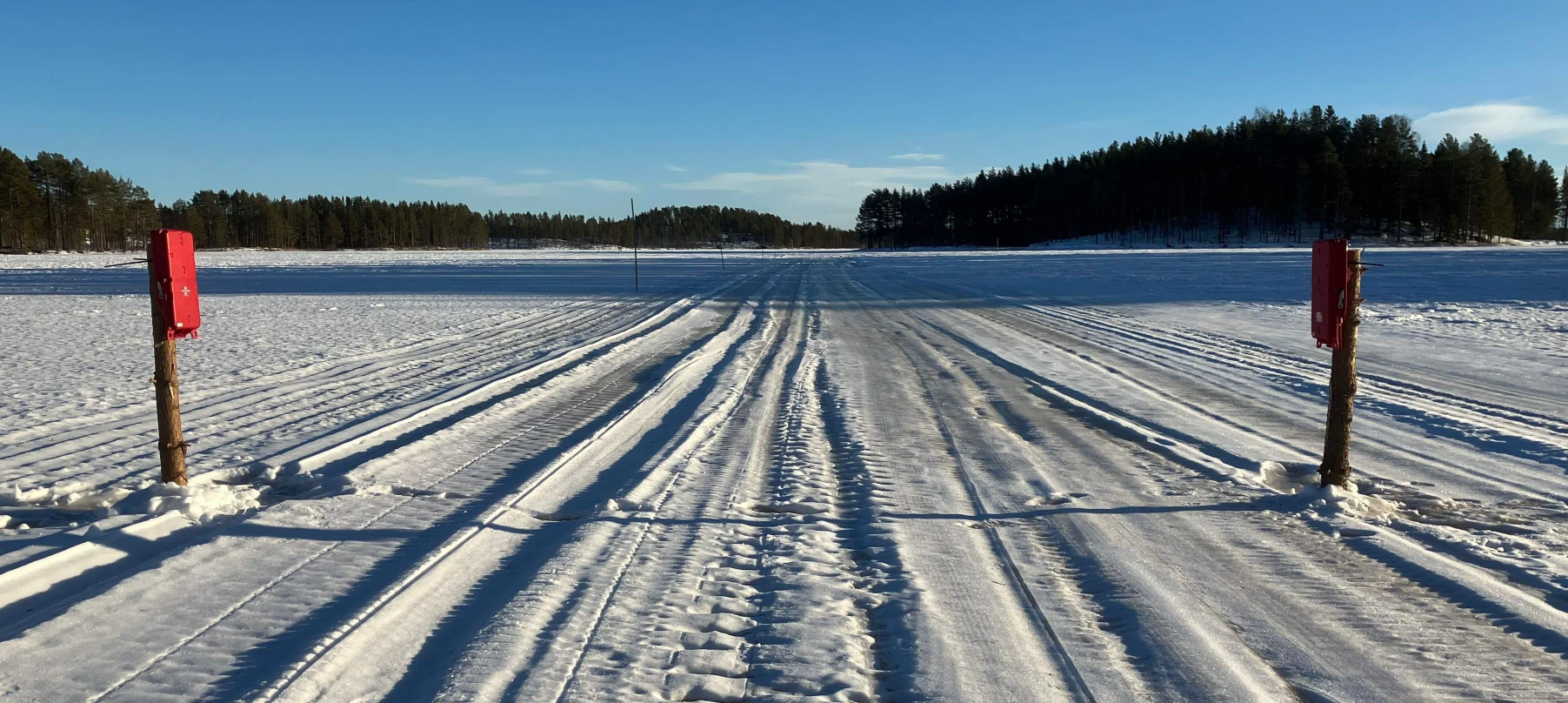

Oppsett og plassering⌁

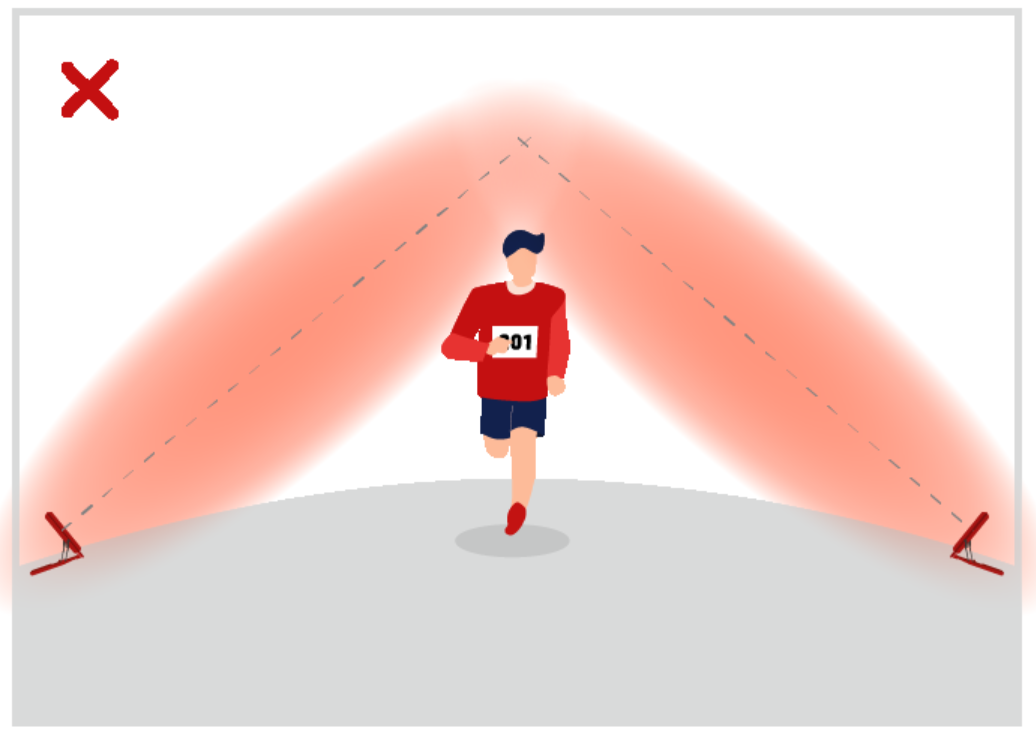

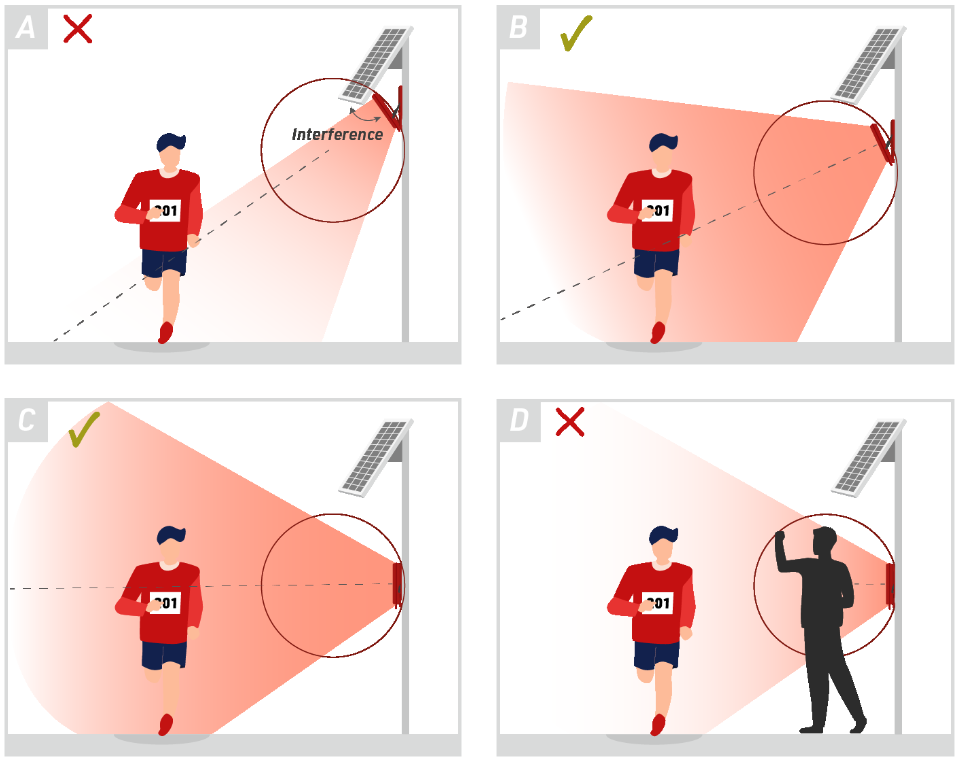

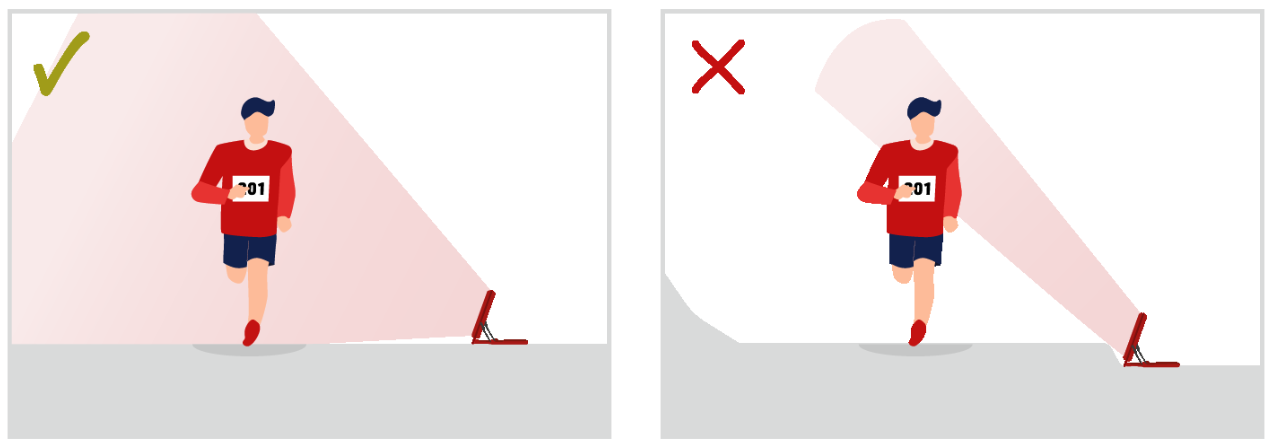

For best resultat skal antenne peke 90° på løpsretningen.
Sørg for at det ikke er noe mellom antennen og løperne som passerer.
Avstanden fra boksen til løperen som passerer bør være maksimalt 4m. for å sikre god avlesning.
